Vgradnja sistema ogrevanja v mizarstvu Florjančič

Za potrebe ogrevanja proizvodnih hal in tehnologije se je izvedla rekonstrukcija ogrevalnega sistema za objekt mizarstvo Florjančič. Za ogrevanje objekta je bila prvotno na voljo le para.

Ker pri proizvodnji nastaja določena količina lesnih odpadkov, se je investitor odločil tudi za vgradnjo kotla na lesno biomaso moči 1 MW.

Projektna naloga

Načrtovano je, da se prenova izvede v dveh fazah. Prva faza zajema predelavo dveh ogrevalnih krogov za ogrevanje objekta, predelavo ene parne postaje, vgradnjo kotla 1 MW na lesno biomaso (začasna izvedba brez zalogovnika) in pripadajočih krmilnih elementov.

Investitor se je odločil za vgradnjo kotla 1 MW

V drugi fazi se bo izvedla še druga parna toplotna postaja, vgradnja zalogovnika in mešalnega ventila na sistemu kotla na lesno biomaso ter regulacija in krmiljenje prostorske temperature po ločenih conah ali delovnih enotah. Prav tako se bo v drugi fazi vgradilo vse predvidene kalorimetre, kar nam bo omogočalo še boljše spremljanje in optimiranje delovanja sistema.

Ogrevalna kroga

Za ogrevanje objekta se iz razdelilnika ogrevanja napajata dve ogrevalni veji (lakirnica in delavnica). Razdelilnik ogrevanja se napaja preko hidravlične kretnice. Za ogrevalni veji je izvedena regulacija, ki nam omogoča delovanje, ki se nekoliko razlikuje od standardnih rešitev.

V delavnici so consko nameščeni toplozračni kaloriferji, ki so v prvi fazi krmiljeni z nekaj lokalnimi termostati. Signal s teh termostatov je pripeljan na regulator ogrevalnih vej. Prostor lakirnice prav tako vsebuje kaloriferje, poleg tega pa tudi klimatske naprave in nekaj radiatorjev.

Vklop veje se lahko izvede glede na zunanjo temperaturo, časovni program, aktivirano protizmrzovalno zaščito, eksterno zahtevo iz sobnih termostatov, ročno oziroma glede na nastavljene kombinacije teh pogojev.

Želeno temperaturo za normalno delovanje določa ogrevalna krivulja. Izvedena je tudi možnost omejevanja povratne temperature za čim boljši izkoristek sistema. Glede na porabnike (kaloriferji) imamo možnost nastavitve popolne zaustavitve posamezne veje, kadar ni potrebe po ogrevanju.

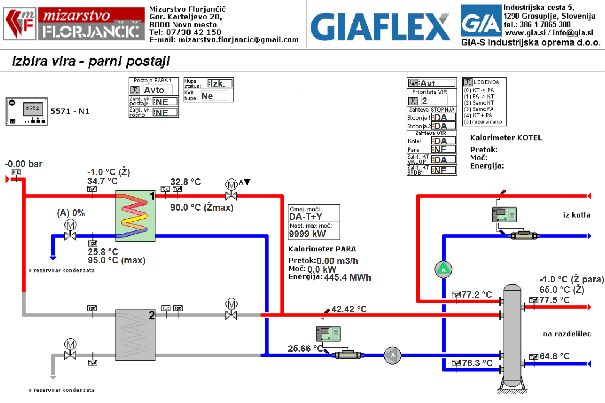

Izbira vira energije

Kot vir energije imamo na voljo paro in biomasni kotel. Iz ogrevalnih vej dobimo maksimalno želeno temperaturo dovoda posamezne veje in glede na to se regulira temperatura na dovodu iz hidravlične kretnice proti razdelilcu ogrevanja. Krmilni sistem omogoča avtomatsko izbiro vira glede na nastavljeno
prioriteto. Če uporabnik dovoli, se za ogrevanje lahko uporabljata celo oba vira hkrati. Krmilni sistem omogoča avtomatski preklop na drugi vir v primeru izpada enega vira.

Parna postaja

V primeru, da je aktivna parna postaja (v prvi fazi samo ena), se direktno regulira želena temperatura na hidravlični kretnici. Pri tem se seveda upoštevajo še mejne temperature in ostali pogoji (maksimalna temp. sekundarja, maksimalna temp. povratka, odprtost lopute, delovanje črpalke parne postaje, …).

Zaradi specifike objekta je bila na željo investitorja izvedena tudi funkcija vzdrževanja minimalne temperature na primarni strani, kadar postaja ne deluje, vendar obstaja možnost avtomatskega vklopa le-te.

Prav tako imamo možnost omejevanja maksimalne moči parne postaje. Podatek o trenutni moči dobimo s kalorimetra, povezanega direktno na regulator parne postaje, ki ima vgrajen števčni M-bus vmesnik. Omogočeno je tudi vzporedno delovanje parne postaje (do maksimalne moči) in kotla.

Omejevanje moči s toplotnega števca parne postaje z vgrajenim M-bus vmesnikom.
