Zanesljivost brez kompromisov – tudi v srcu farmacevtske proizvodnje
V enem od vodilnih farmacevtskih proizvajalcev v Evropi, smo uspešno izvedli projekt zamenjave obstoječega reducirnega ventila FLOWSERVE Schmidt Armaturen z novo regulacijsko rešitvijo proizvajalca SAMSON.
Obstoječi ventil, ki je bil dolga leta del pomembnega parnega sistema v proizvodnem procesu, je zaradi starosti in potreb po dolgoročni zanesljivosti zahteval sodobnejšo alternativo. Kot uradni zastopnik podjetja SAMSON AG za Slovenijo smo pripravili tehnično rešitev, ki je v celoti ustrezala zahtevnim obratovalnim pogojem naročnika.
Širok razpon pretoka, visok tlak, nič prostora za napake
Pogoji obratovanja niso bili enostavni. Para z vstopnim delovnim tlakom ~10,5 bara (občasno tudi do 12 bara) in temperaturo 183 °C je zahtevala rešitev, ki regulira reduciran tlak v ozkem pasu 2,8–3,5 bara – in to pri izjemno širokem razponu pretokov:
Razmerje med minimalnim in maksimalnim pretokom je več kot 1:10 – kar je za regulacijski ventil resen zalogaj. Razlog? Sistem je sezonsko odvisen: poleti sta v obratovanju dva ventila, pozimi pa vsi trije hkrati, vedno odprti na enakih nastavitvenih nivojih.
Imate vprašanje? Potrebujete nasvet?
Sporočite nam in eden izmed naših predstavnikov vam bo odgovoril v najkrajšem možnem času.
skeniraj za klic
Rešitev: SAMSON 3241 + elektromotorni pogon PS-Automation
Po natančni analizi obratovalnih podatkov smo predlagali regulacijski ventil SAMSON tip 3241, DN 200 / PN 16 z enakoprocentno karakteristiko. Idealno za tovrstne aplikacije, kjer je razpon pretoka širok in je ključna stabilna regulacija skozi celotno delovno območje.
Ventil je opremljen z:
- Ohišjem iz jeklene litine (1.0619 / A 216 WCC) s kovinskim tesnilnim robom stožca (stopnja lekaže IV) za dolgotrajno zanesljivost pri visokotlačni pari
- Kvs 225 / Cv 265 – natančno usklajeno z zahtevanim pretokom
- Grafitnim tesnilom s kovinskim nosilcem CrNiMo – odpornim na zahtevne procesne pogoje
- Nominalni hod 60 mm za natančno in ponovljivo regulacijo
Za pogon smo izbrali elektromotorni linearni pogon PS-Automation PSL 325-AMS13:
- Pogonska sila 12,5 kN (do 25 kN v končnem položaju)
- Regulacijska hitrost 0,2–0,4 mm/s (nastavljiva)
- Vhodni signal trotočkovni, izhodni signal 4–20 mA
- Zaščita IP65 – primerna za industrijsko okolje
- V primeru napake vhodnega signala pogon ostane v zadnjem varnem položaju

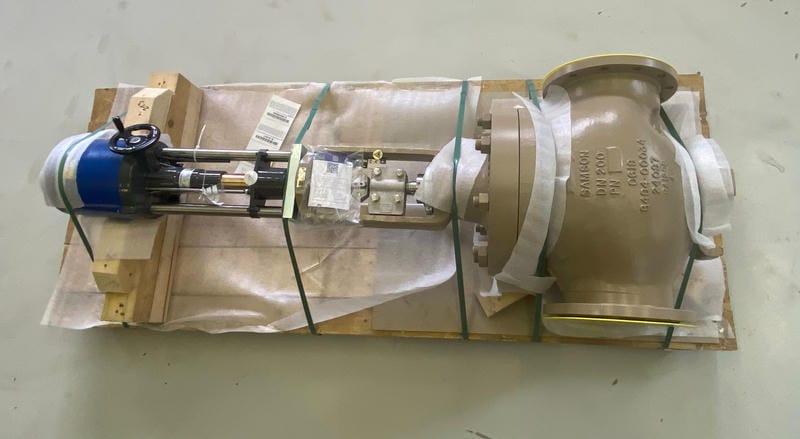

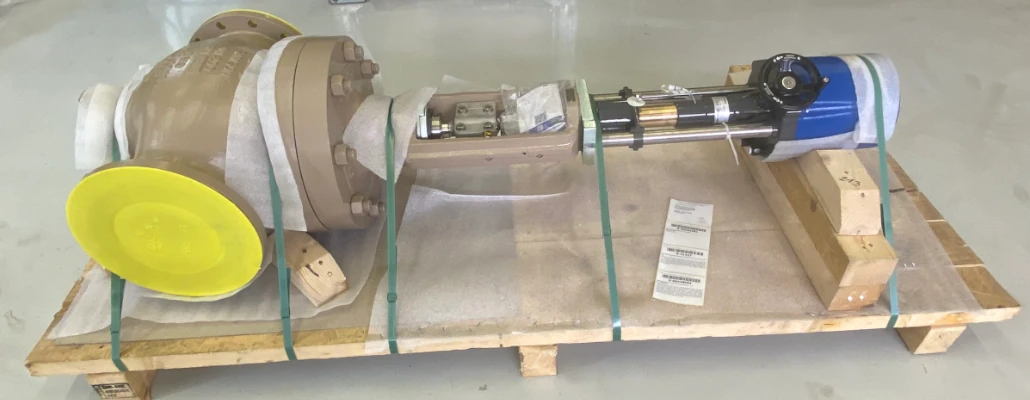

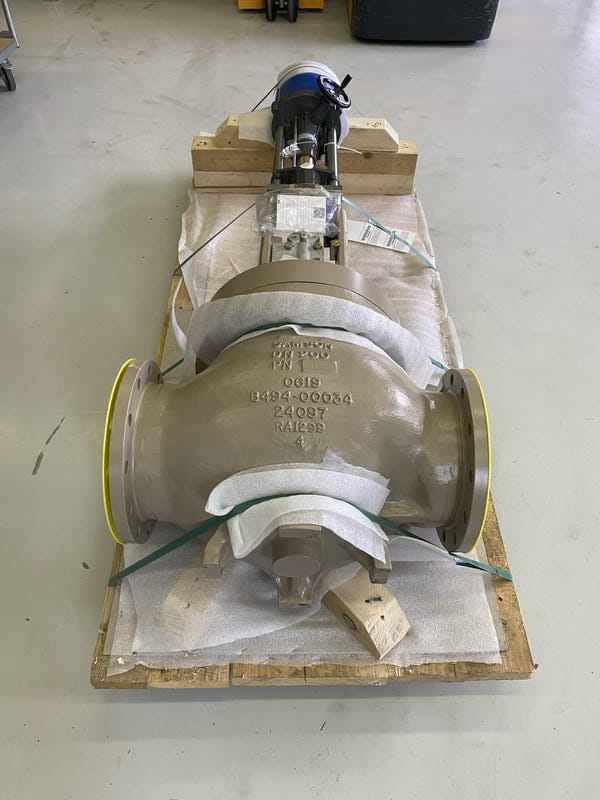

Ventil SAMSON 3241 je bil uspešno dobavljen in je nadomestil obstoječo rešitev brez posegov v procesno infrastrukturo. Stranka je dobila moderno, servisno podprto rešitev z zagotovljeno dobavo rezervnih delov in tehnično podporo.
GIA-S d.o.o. | Uradni zastopnik SAMSON AG za Slovenijo
