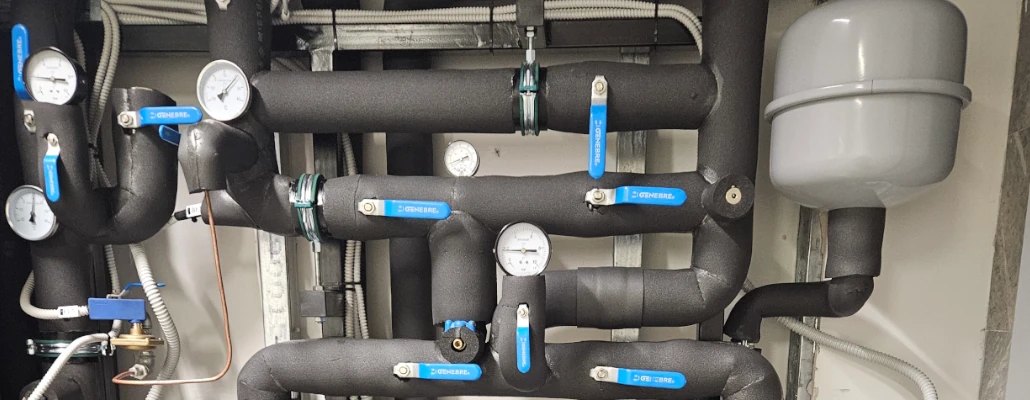

Zagon sistema PC-CT na Onkološkem inštitutu Ljubljana
V podjetju GIA-S smo uspešno izvedli projekt zagona krmilnega sistema za aplikacijo PC-CT namenjeno zagotavljanju stabilnih pogojev za delovanje napredne rentgenske diagnostične opreme.
Projekt je obsegal celovit pristop – od sodelovanja v fazi projektiranja do programiranja, vizualizacije in končnega zagona sistema na terenu.
Celovita podpora od projekta do zagona
V začetni fazi smo nudili tehnično podporo strojnemu in elektro projektantu, predvsem pri optimizaciji rešitev za izvedbo regulacijskega sistema. Cilj je bil zagotoviti zanesljivo, pregledno in servisno učinkovito rešitev.
Na podlagi projektnih zahtev smo izdelali elektro vezalno shemo krmilne omare, ki vključuje:
- PLC enoto in I/O module,
- kontaktorje, varovalke in zaščitne elemente,
- stikala za ročno upravljanje,
- integracijo regulacijskega sistema TROVIS 6600.
Imate vprašanje? Potrebujete nasvet?
Sporočite nam in eden izmed naših predstavnikov vam bo odgovoril v najkrajšem možnem času.
skeniraj za klic
Razvoj programske logike in regulacije
Za krmiljenje sistema smo razvili individualni program za regulator TROVIS 6611-2, prilagojen specifičnim zahtevam aplikacije.
Program vključuje:
- regulacijo hlajenja CT naprave,
- regulacijo hlajenja in ogrevanja prostora preko konvektorjev,
- logiko izbire vira hlajenja (osnovni / rezervni vir),
- napredne varnostne funkcije in alarmiranje.
Vizualizacija in oddaljeno upravljanje
Za uporabnika smo izdelali tudi vizualizacijo sistema, ki omogoča:
- Pregled vseh ključnih parametrov (temperature, statusi, alarmi),
- upravljanje sistema preko zaslona regulatorja,
- oddaljen dostop preko integriranega web strežnika.
Uporabniški vmesnik je strukturiran logično po posameznih sistemih (hlajenje CT, konvektorji, skupni parametri), kar omogoča enostavno uporabo in hitro diagnostiko.
Zagon sistema in testiranja
Na lokaciji smo izvedli:
- preverjanje pravilnosti povezav (IQ test),
- funkcionalno testiranje sistema (OQ test),
- testiranje delovanja regulacijskih algoritmov,
- prvi zagon opreme (črpalke, motorni pogoni, tlačna stikala).
Sistem vključuje tudi napredne funkcije za nadzor delovanja, kot so:
- samodejni preklop med hladilnimi viri,
- nadzor delovanja črpalk in pretoka,
- alarmiranje ob odstopanjih temperature ali napakah opreme.
Po zagonu je uporabnik dodatno prilagodil nastavitve (npr. delovne točke črpalk) glede na dejanske obratovalne potrebe.
Imate vprašanje? Potrebujete nasvet?
Sporočite nam in eden izmed naših predstavnikov vam bo odgovoril v najkrajšem možnem času.
skeniraj za klic
Namen in funkcionalnost sistema
Implementirana rešitev zagotavlja:
- stabilno hlajenje za potrebe CT naprave,
- regulacijo temperature okolice (hlajenje in ogrevanje),
- zaščito sistema pred kondenzacijo,
- visoko zanesljivost delovanja z redundanco in alarmnimi mehanizmi.
Sistem omogoča dolgoročno stabilno in varno obratovanje ene ključnih medicinskih naprav.
Projekt PC-CT predstavlja primer celostne izvedbe avtomatizacije – od ideje in projektiranja do zagona in optimizacije delovanja.
Z integracijo regulacije, nadzora in vizualizacije smo zagotovili rešitev, ki je tehnološko napredna, zanesljiva in enostavna za upravljanje.
