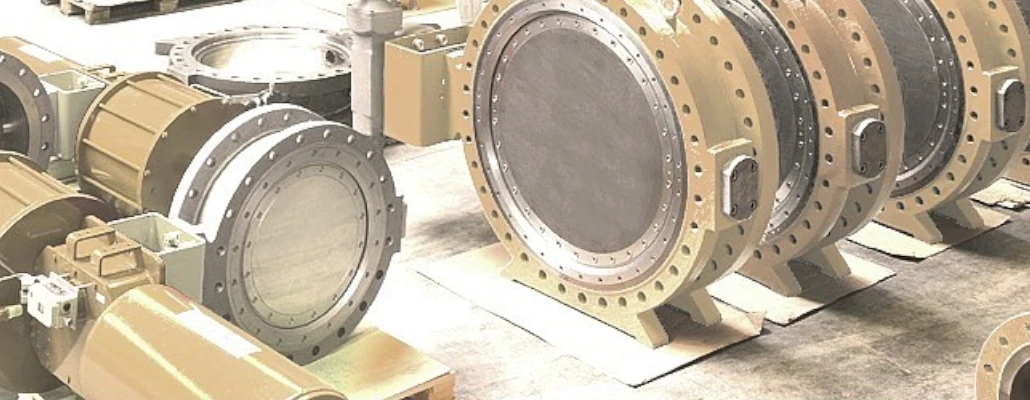

Trojno ekscentrične procesne in regulacijske lopute

Tip LTR 43 proizvajalca SAMSON LEUSCH

Procesno in krmilno loputo LTR 43 podjetja SAMSON LEUSCH odlikujejo posebne oblikovne značilnosti, kot so trojna ekscentrična geometrija sedeža za največjo tesnost, stožčasta oblika sedežnih tesnil in različne oblike sedežev.

Prednosti:

• Z najmanjšim vrtenjem se tesnilni obroč dvigne s sedeža ohišja (ni prehoda s statičnega na drsno trenje med sedežem in geometrijo stožčastega tesnilnega obroča).
• Konična oblika tesnilnega obroča preprečuje, da bi se disk zagozdil.
• Tako regulacijska kot zaporna loputa se lahko uporablja bidirekcionalno (dvosmerno): FTC = Flow to Close (medij podpira zapiranje diska lopute), FTO = Flow To Open (medij podpira odpiranjediska lopute).
• Tudi pri izjemnih temperaturnih nihanjih in tlačnih konicah konična oblika sedeža zagotavlja največjo možno tesnost.
• Izjemno dolga življenjska doba se doseže z odpiranjem in zapiranjem ventila skoraj brez trenja.
• Patentirani profil diska (patent št. DE 10 2012 102 4720 A1) izboljšuje uporabo krmilnega in metuljastega ventila tudi v nadkritičnih postopkih.

Povezave do izdelkov( Samson uradna spletna stran):

• LTR 43 (Standard)
• LTR 43 High Temperature
• LTR 43 Cryogenic
• LTR 43 ESD
• LTR 43 Anti Surge
• LTR 43 Oxygen

Princip 3-ekscentričnosti:

Konstrukcije sedežev za različne namene uporabe

Serija 2 (standardno)

Sedež (lamelno tesnilo (4)), ki je zaščiten pred neposrednim tokom v ohišju, in trden sedežni obroč (3) lahko nadomestite s snemljivim vpenjalnim in zadrževalnim obročem (5).
– Najboljša možnost za kritične aplikacije, kot so B. Pravila s hkratno zahtevo po visoki tesnosti

Serija 3 (možnost)

Standardni masivni in po izbiri stellitirani sedežni obroč (3) je zamenljiv. Za boljšo zaščito pred obrabo je sedež ohišja mogoče oklepiti tudi s sistemom Stellite®.
– Prednostna uporaba za varjene izvedbe

Serija 4 (možnost)

Zamenjati je mogoče samo sedežni obroč (lamelarno tesnilo (3)). Ohišje je oklepljeno s Stellite® za boljšo zaščito pred obrabo.
– Glavna aplikacija za ročne, nekritične aplikacije

Serija 5 (možnost)

Masivna kombinacija zadrževalnega sedeža (5) in trden sedežni obroč (3) sta izmenljiva.
– Z zelo visokimi hitrostmi pretoka, abrazivnimi sredstvi in velikimi tlačnimi razlikami
