Parna toplotna postaja 880 kW za farmacevtsko industrijo
Celovita izvedba parne toplotne postaje za proizvodni objekt družbe Lek
V podjetju GIA-S smo za farmacevtsko industrijo izvedli projekt kompaktne parne toplotne postaje skupne moči 880 kW, namenjene ogrevanju in pripravi sanitarne tople vode.
Projekt je obsegal celoten proces – od tehničnega usklajevanja s projektantom in končnim uporabnikom, izbire opreme, priprave dokumentacije in proizvodnje do organizacije transporta ter izvedbe funkcionalnih preizkusov pred dobavo.

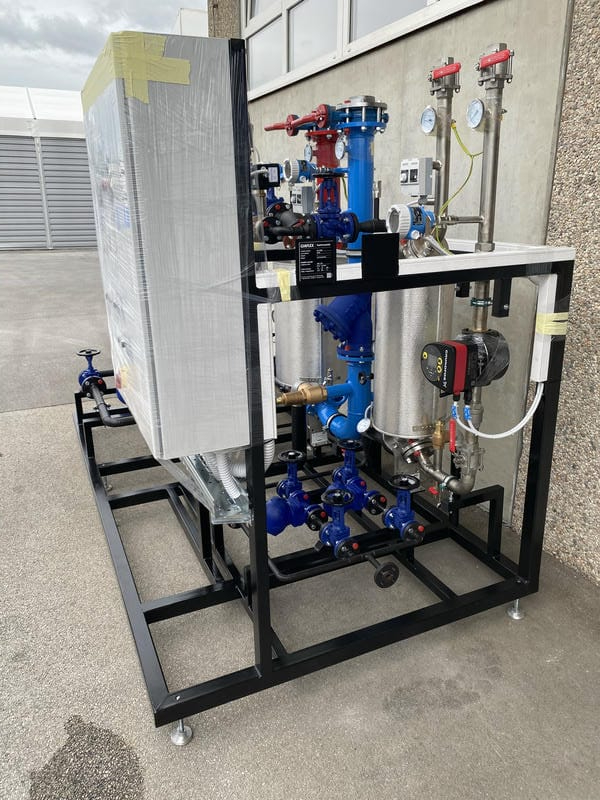

Kompaktna izvedba na lastnem konstrukcijskem okvirju

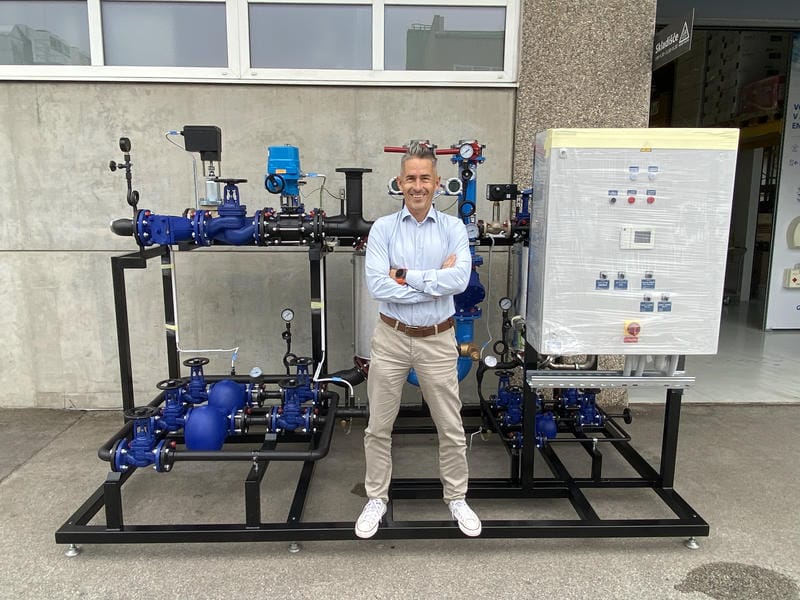

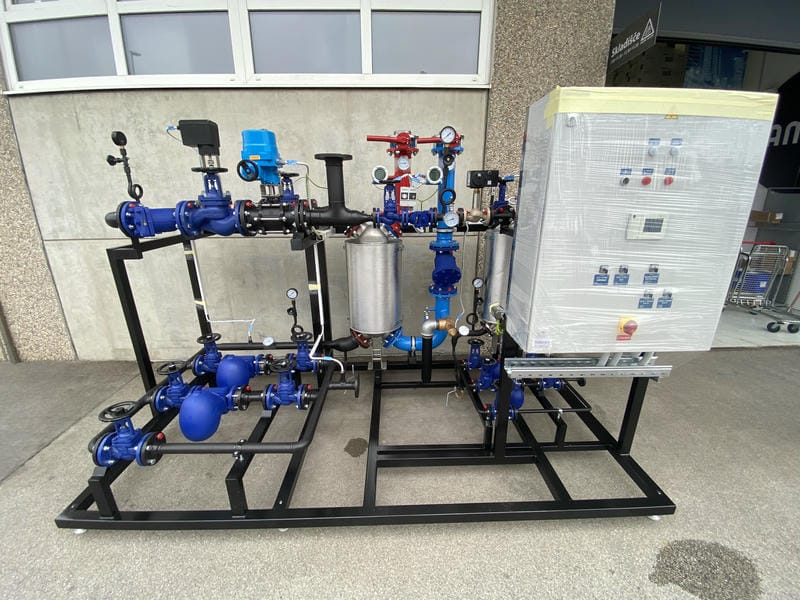

Toplotna postaja je bila izdelana kot popolnoma sestavljen in preizkušen sklop na lastnem jeklenem okvirju, kar omogoča hitro vgradnjo na lokaciji ter zmanjšuje čas montaže in zagona.
Skupna moč postaje znaša 880 kW:
- 800 kW za ogrevanje objekta,
- 80 kW za pripravo sanitarne tople vode.

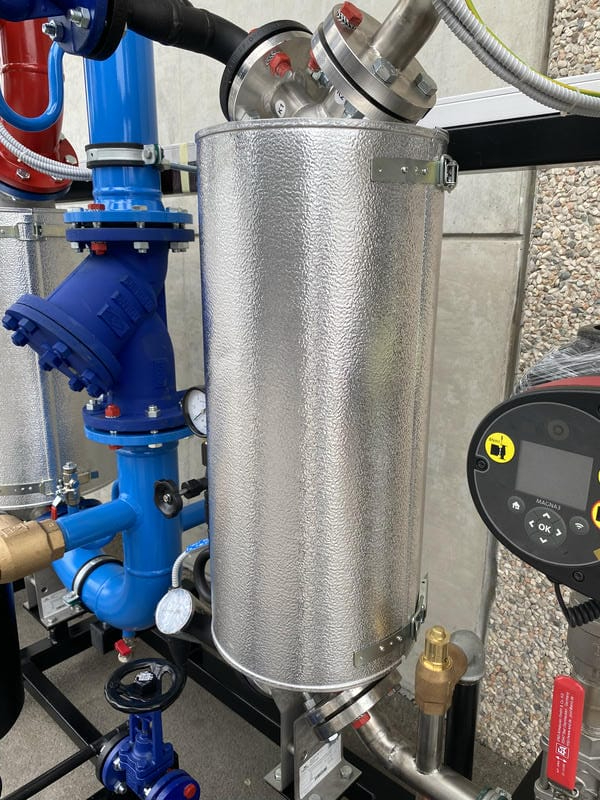

Primarni energent predstavlja nasičena para tlaka 4 barg, energija pa se na sekundarno stran prenaša preko dveh ločenih spiralnih prenosnikov toplote. Enega za ogrevanje in drugega za pripravo sanitarne tople vode.
Imate vprašanje? Potrebujete nasvet?
Sporočite nam in eden izmed naših predstavnikov vam bo odgovoril v najkrajšem možnem času.
skeniraj za klic
Zanesljivost temelji na preverjeni industrijski opremi

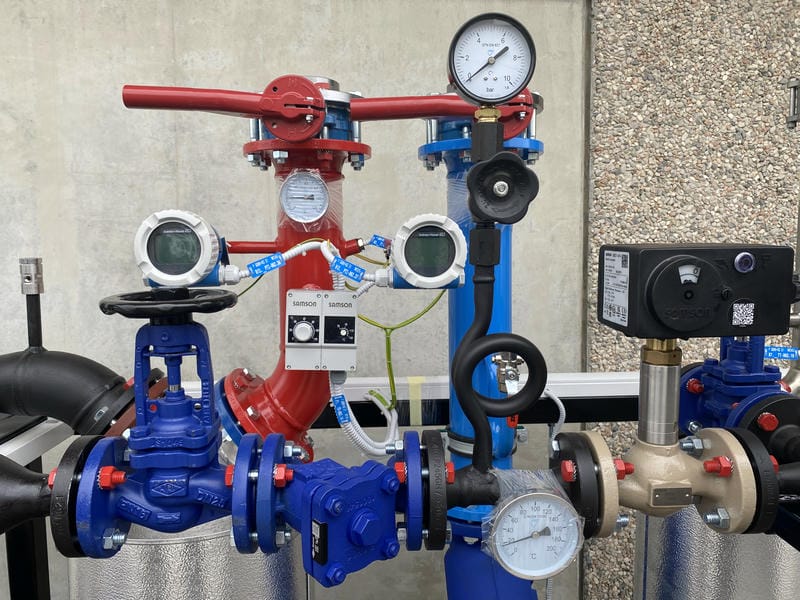

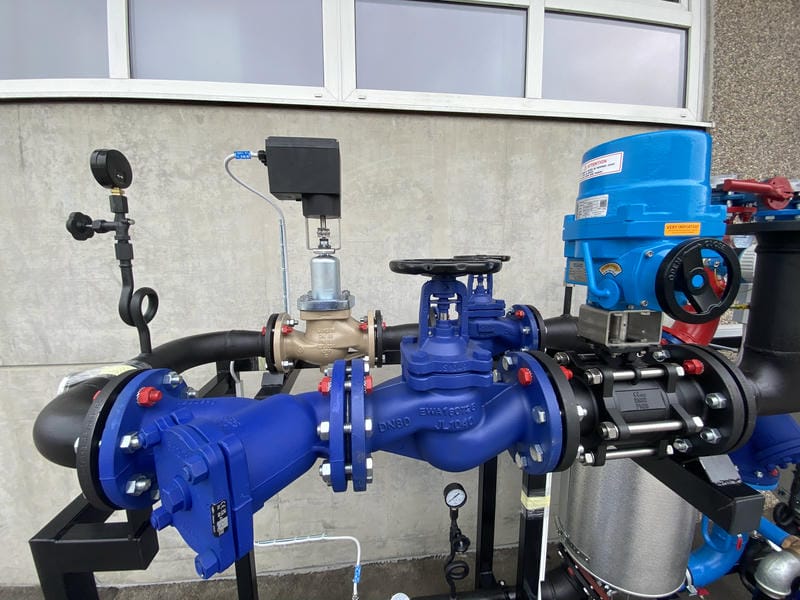

Za natančno regulacijo prenosa toplote sta bila uporabljena ločena regulacijska sklopa proizvajalca SAMSON:
- regulacijski ventil SAMSON 3214 z elektromotornim pogonom 3374 za ogrevalni krog,
- regulacijski ventil SAMSON 3222 z elektromotornim pogonom 5827 za pripravo sanitarne tople vode.
Oba sklopa uporabljata 24 V napajanje in zvezni regulacijski signal, kar omogoča najvišjo natančnost regulacije.
Inteligentno krmiljenje in nadzor celotnega sistema
Srce avtomatizacije predstavlja prosto programabilni nadzorni sistem SAMSON TROVIS 6611-2, ki omogoča popolnoma prilagojeno regulacijo in upravljanje tehnološkega procesa glede na zahteve uporabnika.
Gre za prosto programabilno PLC/DDC platformo industrijskega razreda z integrirano vizualizacijo na barvnem zaslonu na dotik ter možnostjo povezovanja velikega števila vhodno-izhodnih modulov. Sistem ne skrbi zgolj za regulacijo temperaturnih režimov in delovanje regulacijskih ventilov, temveč omogoča tudi spremljanje obratovalnih stanj, beleženje dogodkov, alarmiranje ter nadzor celotne postaje preko centralnega uporabniškega vmesnika.
Zanesljivost temelji na preverjeni industrijski opremi
Ker gre za sistem, kjer sta zanesljivost obratovanja in varnost ključnega pomena, je bila postaja opremljena s komponentami priznanih evropskih proizvajalcev, ki se uporabljajo v zahtevnih energetskih in industrijskih aplikacijah.

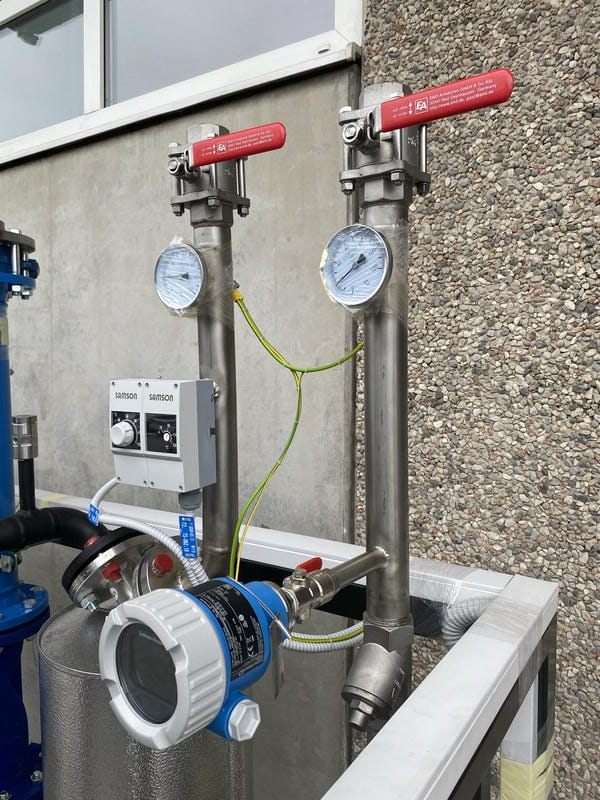

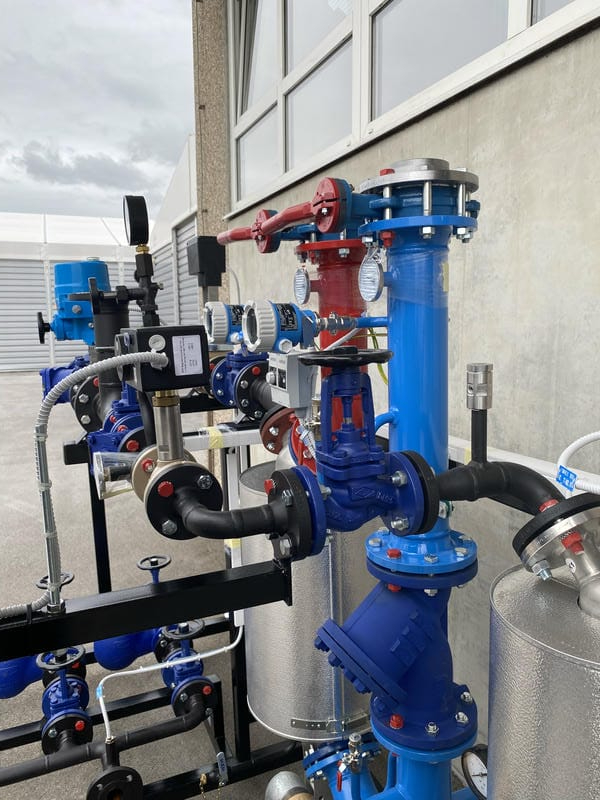

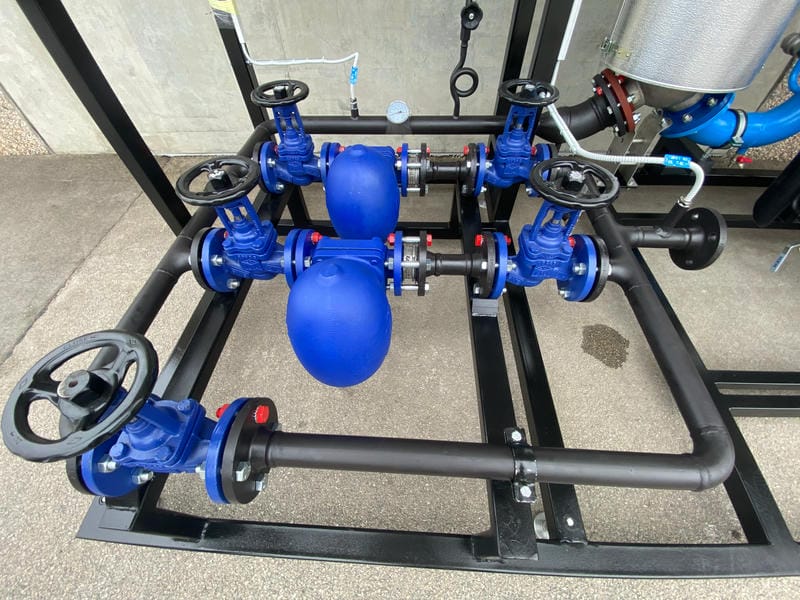

Parni del sistema vključuje visokokakovostne zaporne armature, lovilce nečistoč, odvajalce kondenzata, vakuumske prekinjevalnike in varnostne elemente, ki zagotavljajo stabilno in varno delovanje pri vseh obratovalnih režimih. Za natančno merjenje in spremljanje procesnih parametrov je bila uporabljena sodobna merilna oprema, medtem ko za hidravlično delovanje sekundarnega sistema skrbi energetsko učinkovita črpalka.
Celotna zasnova temelji na komponentah proizvajalcev SAMSON, ARI Armaturen, Goetze Armaturen, Endress+Hauser, Grundfos, END Armaturen in Vexve, ki predstavljajo uveljavljena imena na področju procesne tehnike, energetike in industrijske avtomatizacije.
Od zasnove do končnega izdelka
Projekt predstavlja primer celovitega inženirskega pristopa podjetja GIA-S, kjer naročnikom ne dobavljamo zgolj posameznih komponent, temveč prevzamemo odgovornost za celoten tehnološki sklop.
S tesnim sodelovanjem s projektantom, naročnikom in izvajalci smo zagotovili tehnično optimalno rešitev, izvedli proizvodne preizkuse ter pripravili sistem za hitro in učinkovito vgradnjo v zahtevnem farmacevtskem okolju.
