Elektromagnetni ventil SAMSON tip 3913

Industrijska zanesljivost

Elektromagnetni ventil SAMSON tip 3913 je direktno delujoč 2/2 ventil za on/off krmiljenje pretoka tekočin in plinov. Zasnovan je za industrijsko uporabo in se odlikuje po dobro zasnovani hidravlični geometriji, nizkih tlačnih izgubah ter zanesljivem delovanju tudi v zahtevnih procesnih aplikacijah. Primeren je za sisteme, kjer je pomembno stabilno delovanje, ponovljiv odziv in možnost enostavnega izpiranja sistema.

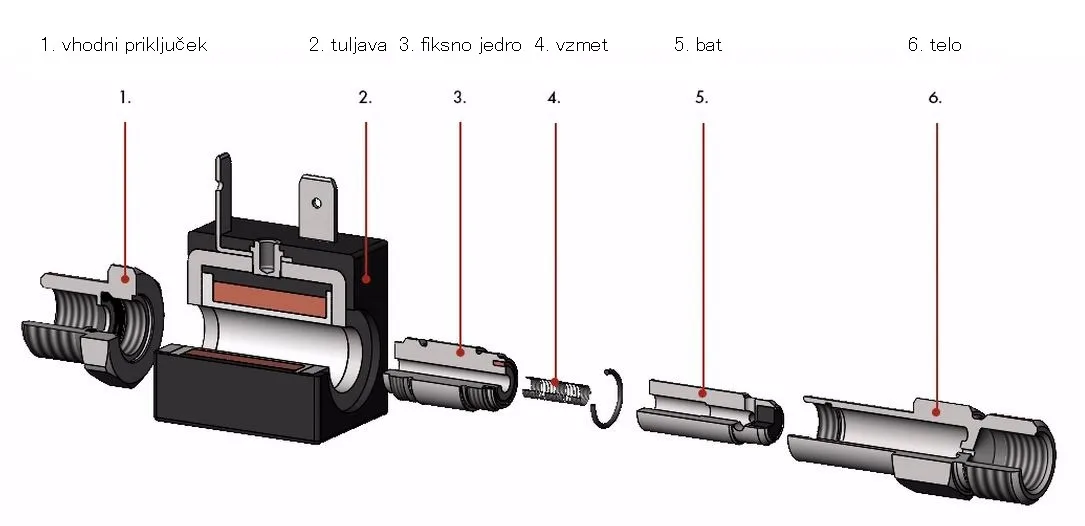

1. Konstrukcija in delovanje

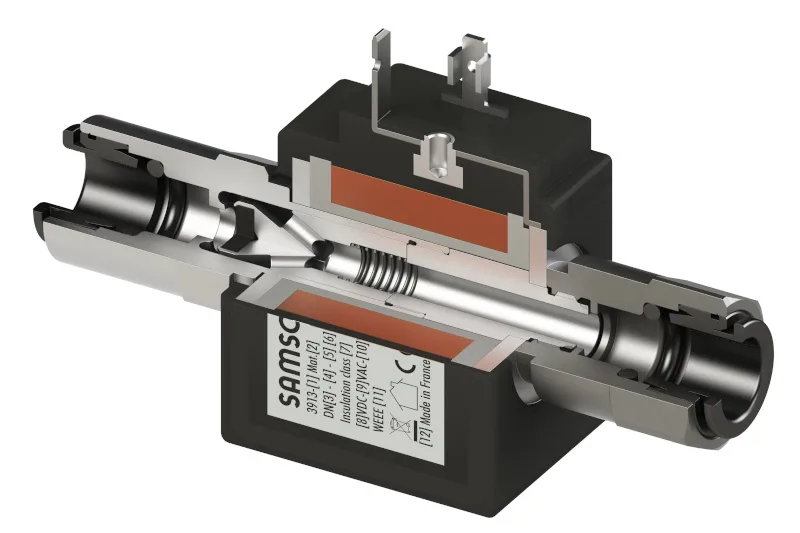

Ventil SAMSON 3913 je direktno delujoč elektromagnetni ventil z dvema položajema (odprt/zaprt). Elektromagnetna tuljava ob napajanju aktivira batnico, ki dvigne tesnilni element s sedeža ventila in omogoči pretok medija. Ventil je v osnovi normalno zaprt (NC), kar pomeni, da je v odsotnosti električnega signala pretok zaprt.

Pretok skozi ventil je aksialno usmerjen, kar pomeni, da medij prehaja skozi ventil z minimalnimi spremembami smeri. Takšna zasnova zmanjšuje turbulenco in tlačne izgube v primerjavi s klasičnimi izvedbami z izrazitimi zavoji toka. Hkrati konstrukcija ne vsebuje mrtvih kotov, kjer bi se medij zadrževal, kar omogoča učinkovito izpiranje sistema.

2. Tehnična zasnova in materiali

Ventil SAMSON 3913 je zasnovan za dolgotrajno in zanesljivo delovanje v industrijskih pogojih:

• Telo ventila: nerjaveče jeklo ali medenina, odvisno od izvedbe in zahtev aplikacije
• Tesnila: EPDM ali FKM, glede na vrsto medija in temperaturno območje
• Elektromagnetna tuljava: različne izvedbe z različno izolacijo (npr. PA6 pri tipu 6 in PET pri tipu 7), z odpornostjo na povišane temperature do 155 °C oziroma 180 °C
• Stopnja zaščite: IP50 brez konektorja, IP65 z nameščenim konektorjem (višje stopnje zaščite so na voljo po naročilu)
• Delovni tlak: do 90 bar pri izvedbi iz nerjavečega jekla in do 42 bar pri medeninasti izvedbi
• Odzivni čas: zelo kratek, primeren tudi za hitre preklopne ali dozirne aplikacije

Ventil je možno vgraditi v poljubnem položaju. Zaradi robustne mehanske zasnove omogoča zelo veliko število preklopov; pri določenih izvedbah je doseženih več milijonov ciklov pri uporabi zraka kot medija.

3. Prednosti in ključne lastnosti

Ugodne hidravlične lastnosti
Aksialna pot pretoka in zmanjšano število sprememb smeri toka pomenita manjšo turbulenco in nižje tlačne izgube v primerjavi s klasičnimi elektromagnetnimi ventili.

Možnost učinkovitega izpiranja sistema
Zaradi odsotnosti zadrževalnih con se ventil dobro obnese v procesih, kjer je potrebno redno izpiranje ali menjava medijev npr. prehrambena, farmacevtska industrija.

Nizka poraba energije
Optimizirana zasnova tuljave omogoča nizko porabo električne energije obenem pa zagotavlja zanesljivo magnetno aktivacijo.

Dolga življenjska doba
Uporaba kakovostnih materialov in enostaven mehanizem gibanja zagotavljata dolgo obratovalno dobo tudi pri pogostem preklapljanju in višjih tlakih.

4. Področja uporabe

Elektromagnetni ventil SAMSON tip 3913 se uporablja v različnih industrijskih aplikacijah, kot so:

• avtomatizirani procesni sistemi,
• pnevmatski in hidravlični sistemi,
• doziranje tekočin in plinov,
• procesi v živilski, farmacevtski in drugih industrijah z višjimi zahtevami glede izpiranja in zanesljivosti.

5. Različice in konfiguracije

Ventil SAMSON 3913 je na voljo v več izvedbah, med katerimi sta najpogostejši oznaki 3913-6 in 3913-7. Oznaki se nanašata predvsem na različne izvedbe tuljav, materiale in temperaturne razrede, kar vpliva na obratovalne pogoje in področje uporabe ventila.
