Celostna rešitev za visoko zmogljiv ogrevalni sistem z več MW moči!

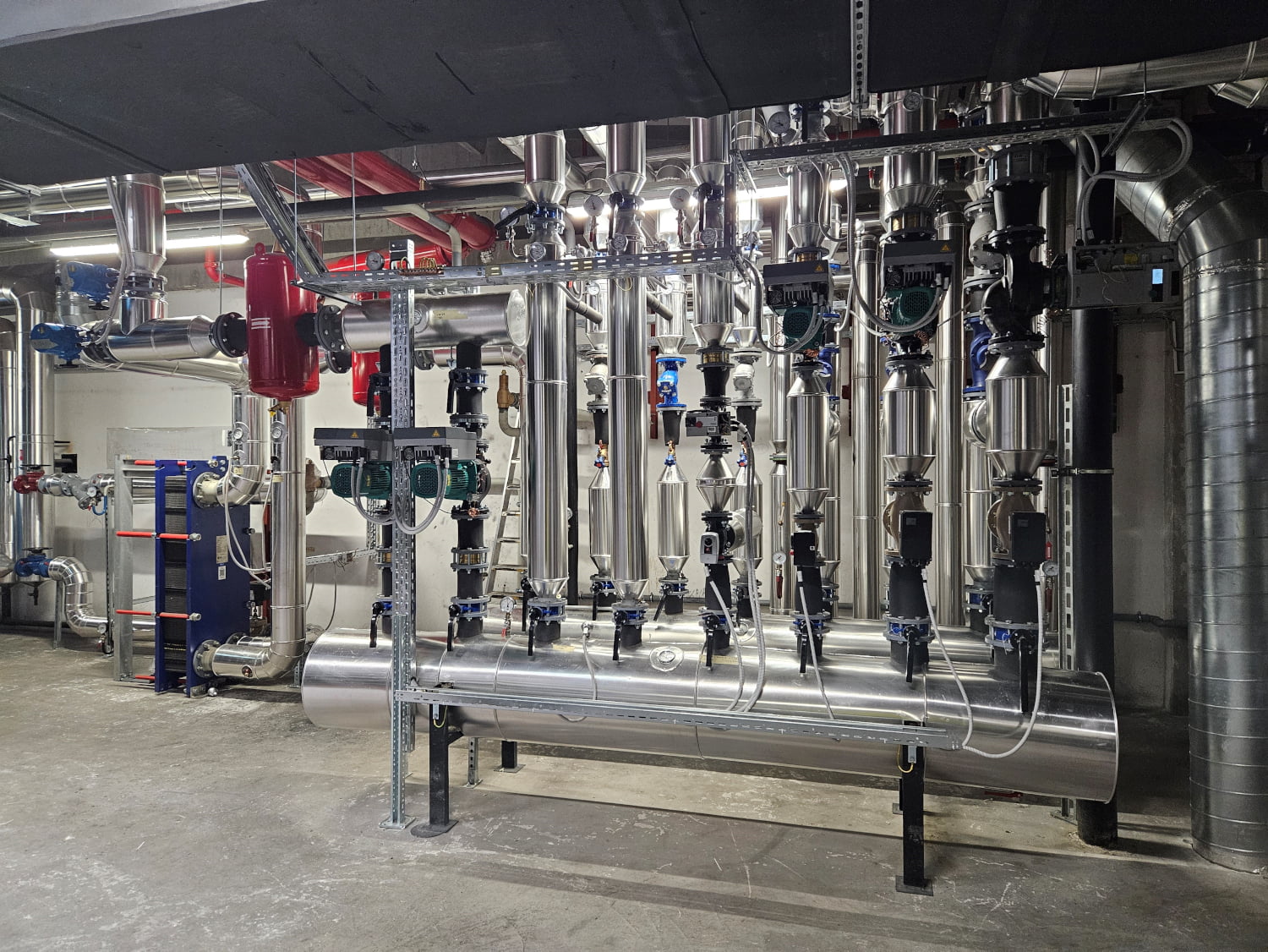

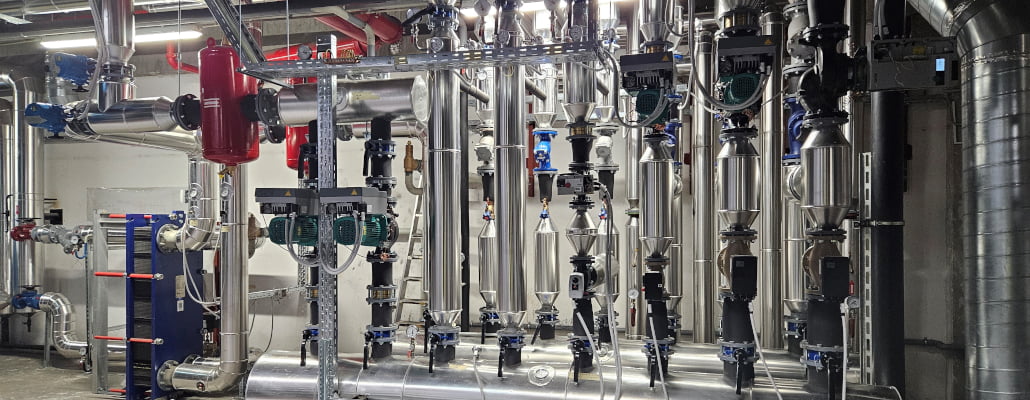

Popolna sistemska usklajenost! Visokozmogljiva toplotna postaja z več MW prenosne moči in naprednim vzdrževanjem tlaka
V sklopu kompleksne prenove energetskega sistema večjega industrijskega objekta smo zasnovali in dobavili napredno rešitev za učinkovito pripravo toplote, prenos energije ter zanesljivo vzdrževanje sistemskega tlaka. Projekt združuje vrhunsko tehnologijo in komponentno usklajenost z visokimi energetskimi zahtevami ter strogimi varnostnimi standardi.
Naprava za vzdrževanje tlaka: Giaflex Presomat NOVA 1000L + dodatna 1000L posoda
Za zagotavljanje stabilnega hidravličnega ravnovesja v celotnem ogrevalnem sistemu je bila vgrajena napredna naprava Giaflex Presomat NOVA. Osnovna enota vključuje 1000-litrsko tlačno posodo, ki je dopolnjena z dodatno 1000-litrsko posodo za razširitev skupne kapacitete. Naprava omogoča precizno avtomatsko vzdrževanje tlaka v vseh delovnih režimih – tako pri polnjenju sistema kot med normalnim obratovanjem.
Sistem vključuje inteligentno krmiljenje, zaščito proti prekoračitvi tlaka, funkcijo samodejnega odzračevanja ter integrirane varnostne in zaporne elemente. Primerna je za sisteme z velikim vodnim volumnom in zahtevnim dinamičnim vedenjem med zagonom in delovanjem.
AHRI certificirani izmenjevalniki toplote Alfa Laval AQ6T (3200 kW) in AQ4L (2200 kW)
V jedru toplotne postaje se nahajata dva visoko zmogljiva ploščna izmenjevalnika toplote Alfa Laval, namenjena prenosu toplote med primarnim in sekundarnim ogrevalnim krogom. Modela AQ6T (3200 kW) in AQ4L (2200 kW) sta zasnovana za doseganje visoke energetske učinkovitosti in optimalnega toplotnega prenosa v zahtevnih industrijskih aplikacijah.
Oba modela sta AHRI certificirana, kar pomeni, da so njihovi toplotni izkoristki, tlačni padci in zmogljivosti preverjeni s strani neodvisne mednarodne organizacije. To zagotavlja zanesljive in ponovljive rezultate v realnem obratovanju. Napravi so zasnovani za visoke obremenitve, z možnostjo enostavnega servisiranja, razširitve ali čiščenja.
AHRI toplotni izmenjevalniki so ključen element pri zagotavljanju nizkih izgub, stabilnega delovanja in zaščite primarnega vira toplote pred morebitnimi motnjami na sekundarni strani.
Regulacija in avtomatika: SAMSON 3214/3374 + TROVIS 5578E
Za napredno regulacijo pretokov, tlakov in temperaturnih parametrov smo uporabili zanesljivo kombinacijo regulacijskih ventilov SAMSON 3214 in elektro-motornih pogonov serije 3374, ki veljajo za ene najzmogljivejših v industrijskem segmentu. Pogoni 3374 zagotavljajo visoko silo pozicioniranja in zapiranja, odlikujejo pa jih tudi odpornost na nihanja napetosti, dolga življenjska doba in izjemna regulacijska natančnost.
Celoten sistem upravlja sodobna regulacijska enota TROVIS 5578E, ki omogoča natančno regulacijo, prilagodljivost različnim obratovalnim scenarijem ter enostavno integracijo v nadzorne sisteme višjega nivoja. Uporabniku prijazen vmesnik, pregledna diagnostika in napredne funkcije za optimizacijo delovanja omogočajo celovito upravljanje sistema z visoko odzivnostjo in minimalnim poseganjem v delovanje.
Ta kombinacija omogoča visoko stopnjo avtomatizacije ter prilagoditev obratovalnih pogojev v realnem času, kar zagotavlja energetsko učinkovito in varno delovanje tudi pri dinamičnih spremembah v sistemu.
Celovit sistem in dodatni elementi za zanesljivo delovanje
V projekt smo vključili tudi širok nabor dodatne opreme, ki je ključna za optimalno delovanje sistema:
- Industrijske zaporne lopute z električnimi pogoni, namenjene zanesljivemu zapiranju glavnih cevovodov
- Varnostne ventile, ki ščitijo pred prenapetostmi in delujejo kot zadnja varovalka sistema
- Balansirne ventile, ki zagotavljajo pravilno hidravlično uravnoteženje med posameznimi vejami sistema
- Mešalne ventile, ki omogočajo regulacijo temperature in povečujejo udobje ter energetsko učinkovitost
- Termostate in tipala za merjenje in nadzor temperature in tlaka, s ciljem čim natančnejše povratne informacije sistemu
Vse komponente so skrbno izbrane glede na zahteve naročnika in specifiko sistema ter so medsebojno kompatibilne in certificirane za uporabo v zahtevnih industrijskih okoljih.
