Pnevmatski regulacijski ventili so naprave, ki omogočajo nadzor pretoka tekočin v različnih sistemih s pomočjo pnevmatskega pogona. Ti ventili delujejo na osnovi zračnega tlaka, ki se uporablja za premikanje notranjih mehanizmov ventila in tako regulira pretok tekočin skozi sistem.
Pnevmatski regulacijski ventili se pogosto uporabljajo v industrijskih procesih, kjer je potrebna natančna in zanesljiva regulacija pretoka tekočin. Uporabljajo se lahko tudi v različnih aplikacijah, kot so sistemi za ogrevanje, hlajenje, klimatizacijo in avtomatizirani proizvodni procesi.
Ti ventili so običajno opremljeni s pnevmatskim aktuatorjem, ki pretvori zračni tlak v mehansko gibanje ventila. Nadzor nad pretokom zraka v aktuatorju omogoča natančno in hitro prilagajanje odprtja in zaprtja ventila ter s tem regulacijo pretoka tekočin v sistemu.
Pnevmatski regulacijski ventili so lahko opremljeni tudi z dodatnimi funkcijami, kot so pozicioniranje, povratna informacija o položaju ventila in možnost avtomatskega delovanja v skladu z nadzornimi sistemi. To omogoča še večjo prilagodljivost in učinkovitost delovanja v različnih aplikacijah.
Uporaba
Pnevmatski regulacijski ventili se uporabljajo v procesni industriji, pri gradnji strojev in naprav, in s tem v zvezi tudi za regulacijo temperatur, tlakov in pretokov različnih medijev, tako agresivnih, kot tudi abrazivnih, termo olja, itd.
Tehnični podatki
Izvedba:

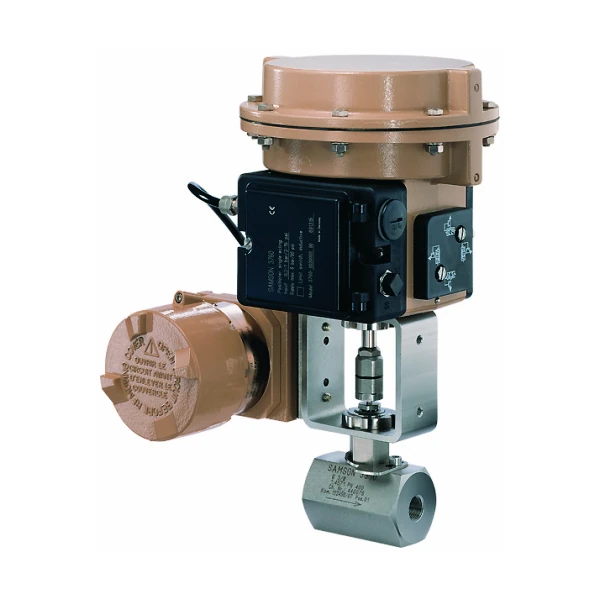

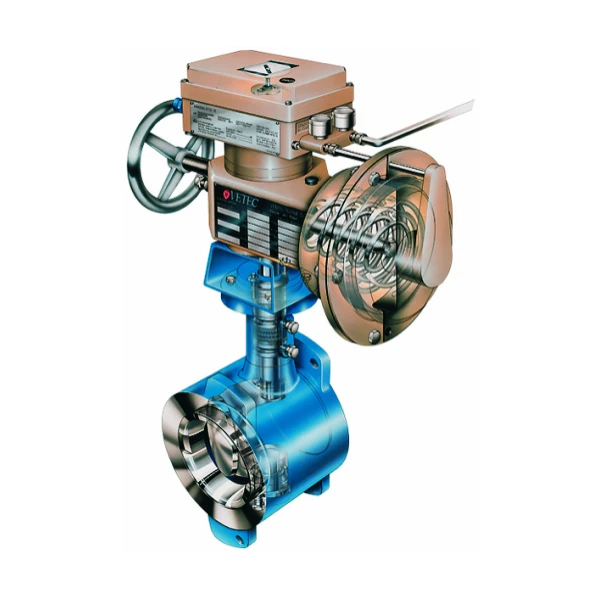

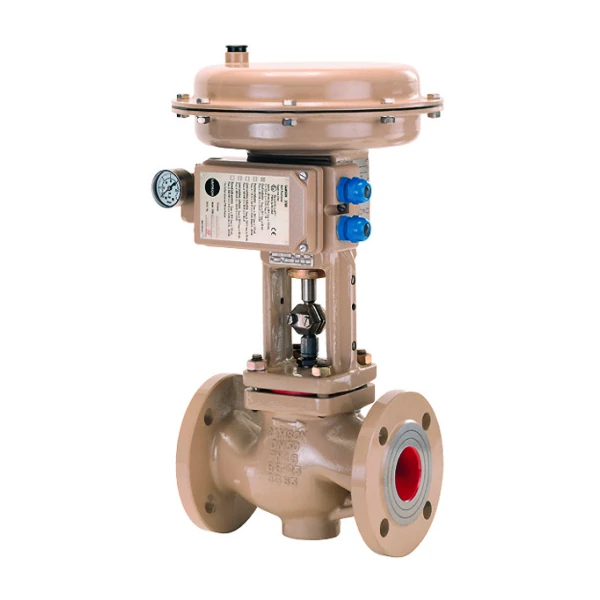

s prehodnim ali tropotnim mešalnim ali razdelilnim ventilom, z mikro ventilom, z membranskim ventilom, s kotnim ventilom, s PTFE oz. PFA prevleko znotraj lopute ventila ter krogelne pipe
Dimenzije:
- od DN10 do DN500; prirobnični, z varilnimi nastavki
- od DN50 do DN1000; lopute
- od G 1/4” do G 2”; navojni (notranji navoj)
- od DN15 do DN150; s Clamp priključki
Ohišje:
rdeča litina, siva litina, nodularna litina, jeklena litina, korozijsko odporna jeklena litina, nerjavno jeklo, Hasteloy...
Nazivni tlak:
od PN10 do PN400
Temperaturno območje:
od -200°C do 500°C
Regulacija:
zvezna, vhod (0)4…20 mA, HART, …
Območje pretoka:
od 0,05 m3/h do 300 m3/h
Funkcija:
regulacija tlaka (pred in za ventilom), regulacija diferenčnega tlaka, regulacija pretoka
