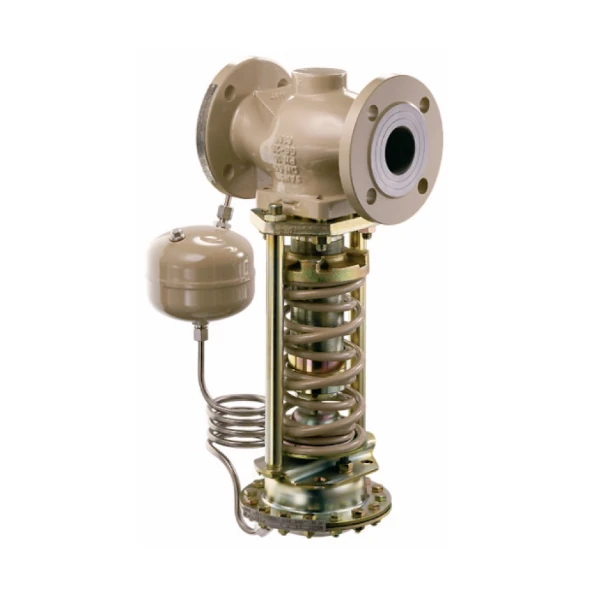

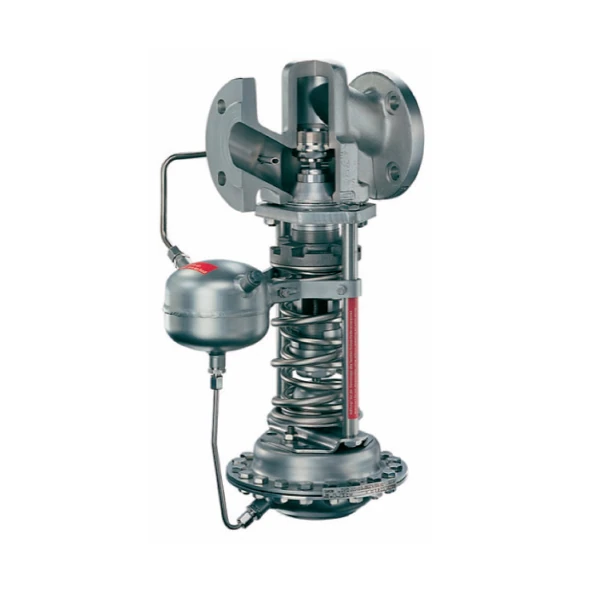

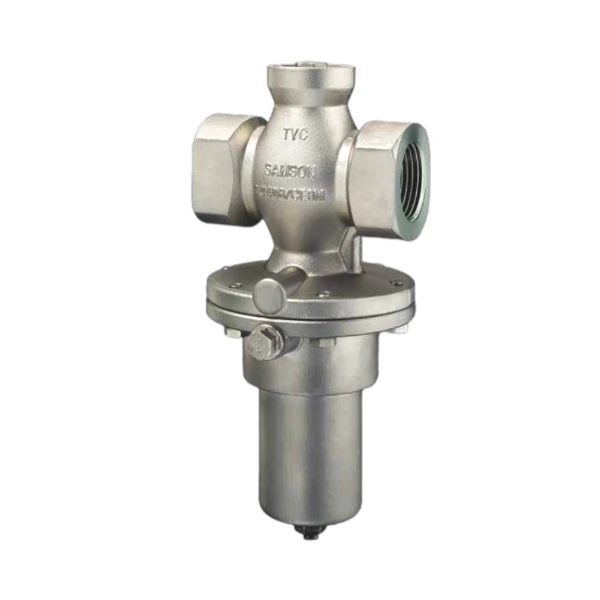

Tlačni regulatorji
(reducirni ventili, prelivni ventili, reducirni in prelivni ventili z varnostno membrano, regulatorji pretoka, regulatorji diferenčnega tlaka, kombinirani regulatorji) Tlačni regulatorji spadajo v skupino regulatorjev brez pomožne energije, ki se sestojijo iz ventila in tlačnega regulacijskega pogona. Slednji ima nalogo, da meri pritisk reguliranega medija in ga spreminja v silo, le-ta pa se primerja s silo vzmeti, s pomočjo katere nastavimo regulirano veličino (tlak ali diferenčni tlak). Ravnotežje obeh sil določi položaj stožca in sedeža ventila.
Uporaba
Uporabljamo jih za regulacijo tlakov in diferenčnih tlakov v tekočih, plinotvornih in parotvornih medijev želenih vrednosti od 5 mbar do 28 bar.
Tehnični podatki
Izvedba:
s prehodnim ventilom in s pomožnim krmilnim ventilom
Dimenzije:
- od DN8 do DN400; prirobnični in varilni
- od G 1/2˝ do G 2˝; navojni
- od DN15 do DN50; z varilnimi nastavki, navojnimi nastavki, ali s privijačenimi prirobnicami
Ohišje:
medenina, rdeča litina, siva litina, nodularna litina, jeklena litina, korozijsko odporna jeklena litina, nerjavno jeklo
Nazivni tlak:
od PN16 do PN40(50)
Maks. dopustna temperatura:
do 350°C
Tlačna območja:
od 5 do 30 mbar, od 8 do 16 bar oz. od 10 do 28 bar
Območja pretokov
0,05 m3/h do 300 m3/h
Funkcija:
regulacija tlaka (pred in za ventilom), regulacija diferenčnega tlaka, regulacija pretoka
Regulatorji tlaka za prehrambeno in farmacevtsko industrijo
To so reducirni in prelivni ventili, tj. proporcionalni regulatorji tlaka, izdelani iz nerjavečega jekla. Notranje površine, ki so v stiku z medijem, so fino stružene ali polirane, materiali so FDA odobreni in imajo opcijske blokade giba za čiščenje (CIP) ali sterilizacijo (SIP).
Uporaba
Uporabljajo se kot reducirni ventili ali prelivni ventili za živilsko in farmacevtsko industrijo za kapljevine in pline.
Tehnični podatki
Izvedba:
kot kotni ventili
Dimenzije:
- od DN15 do DN50
- od NPS 1/2 do 2
- Clamp priključek, navoj, prirobnica, varilni nastavki
Ohišje:
nerjavno jeklo 1.4404 (316L), kot posebna izvedba lahko tudi 1.4435 ali drugi materiali
Nazivni tlak:
BBB
Maks. dopustna temperatura:
do 160°C
Tlačna območja:
maks. 10 bar
Območja pretokov
od 0,3 do 1,2 bar; od 1 do 3 bar; od 2,5 do 4,5 bar; od 4 do 6 bar
Funkcija:
regulacija tlaka pred ali za ventilom
