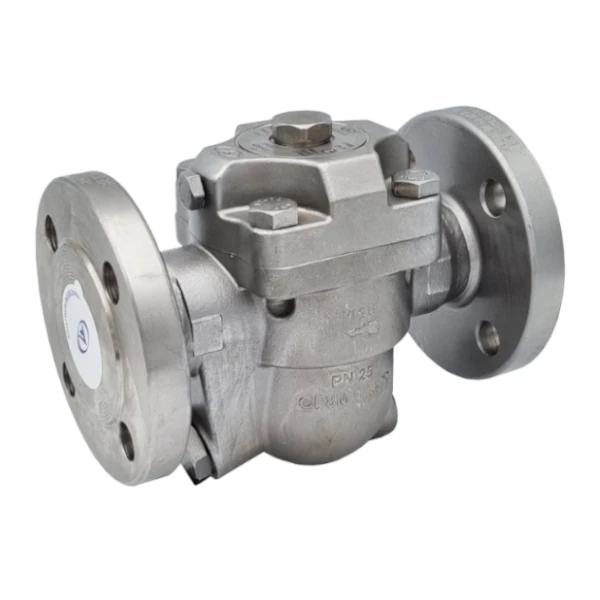

Odvajanje kondenzata predstavlja najpomembnejši vezni člen med porabo pare in kondenzatno mrežo. Skupaj s kondenzatno mrežo, ki ustreza vsem zahtevam, je odvajalec kondenzata najpomembnejši ključ za ekonomično porabo pare.
Vrste odvajalcev kondenzata:
Bimetalni odvajalci kondenzata
Načelo delovanja bimetalnih odvajalcev kondenzata je na termo-elastičnem učinku bimetalnih plošč. Bimetal se sestoji iz dveh plasti kovin, ki imata različna razteznostna koeficienta. Zgornja plast ima večji razteznostni koeficient kot spodnja.
Tehnični podatki
Dimenzije:
od DN15 (R 1/2”) do DN50 (R 2”)
Priključki:
prirobnični, varilni, navojni (Rp in NPT)
Tlačne stopnje:
od PN16 do PN40, od PN63 do PN630
Odvajalci kondenzata z membransko kapsulo
To so termostatični odvajalci kondenzata, ki se regulirajo s temperaturo kondenzata. Za odpiranje in zapiranje odvajalca je potrebna temperaturna razlika med nasičeno paro in kondenzatom.
Tehnični podatki
Dimenzije:
od DN15 (G 1/2”) do DN50 (G 2”)
Priključki:
prirobnični, navojni (Rp in NPT), varilni nastavki
Tlačne stopnje:
od PN16 do PN40
Odvajalci kondenzata s plovcem
Načelo delovanja odvajalcev kondenzata s plovcem temelji na razliki gostot med paro in kondenzatom, ki povzroči vzgonsko silo na plavajočo kroglo. Plavajoča krogla preko vzvoda odpre ali zapre praznilni ventil ali zasun.
Dobavljivi so še dozračevalni in odzračevalni avtomati, dozračevalni ventili (vakuumbrecher).
Tehnični podatki
Dimenzije:
DN15 (G 1/2”) do DN100 (4”)
Priključki:
prirobnični, navojni (Rp in NPT), varilni
Tlačne stopnje:
od PN16 do PN40 in od PN16 do PN160
Termodinamični odvajalci kondenzata
Termodinamični odvajalci kondenzata so regulirani s termodinamičnim stanjem pretočnega medija. Najenostavnejši termodinamični odvajalci kondenzata so sestavljeni zgolj iz ohišja, v katerem je integriran sedež ventila, plošče ventila in pokrova.
Tehnični podatki
Dimenzije:
DN10 (G 3/8”) do DN25 (1”)
Priključki:
prirobnični, navojni (Rp in NPT), varilni
Tlačne stopnje:
od PN40 do PN63
