Pnevmatski krmilnik se uporablja za avtomatizacijo procesnih in industrijskih obratov. Neposredno meri tlak procesnega medija, primerja izmerjeno spremenljivko z nastavljeno
točko in proizvaja pnevmatski krmilni signal od 0,2 do 1,0 bara (3 do 15 psi). Potreben je napajalni tlak 1,4 bar (20 psi) oz.delovni zračni tlak od 2,0 do 12 barov (30 do 180 psi).
Pnevmatski krmilniki so sestavljeni iz krmilne postaje, krmilnega modula z zahtevanim načinom krmiljenja in oddajnega modula, ki ustreza nastavljeni točki tlaka.
Posebne lastnosti:
- Regulator in regulacijski ventil tvorita neposredno enoto izmeritve tlaka, ki ga želite nadzorovati, kar ga naredi enostavnega za uporabo in nizko ceno krmiljenja.
- Nastavljena točka, krmiljena spremenljivka, sistemsko odstopanje in izhod tlaka so vidni na prvi pogled; vse potrebne nastavitve in stikala lahko upravljate na sprednji plošči.
- Krmilni modul za krmiljenje PI ali PID.
- Ohišje primerno za stensko, cevno in panelno montažo (spredaj okvir 192 x 228 mm), opcijsko z vrati, ki se lahko zaklenejo – prozorna plastika (IP 65).

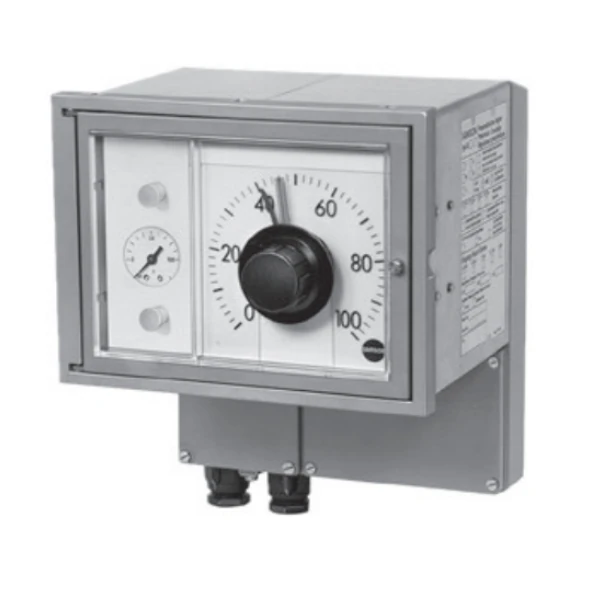

Pnevmatski krmilnik tipa 3432
- z oddajnim modulom tipa 3435 za tlak
- z oddajnim modulom tipa 3436 za temperaturo
- z oddajnim modulom tipa 3438 za temperaturo (Pt 100)
- za standardizirane signale

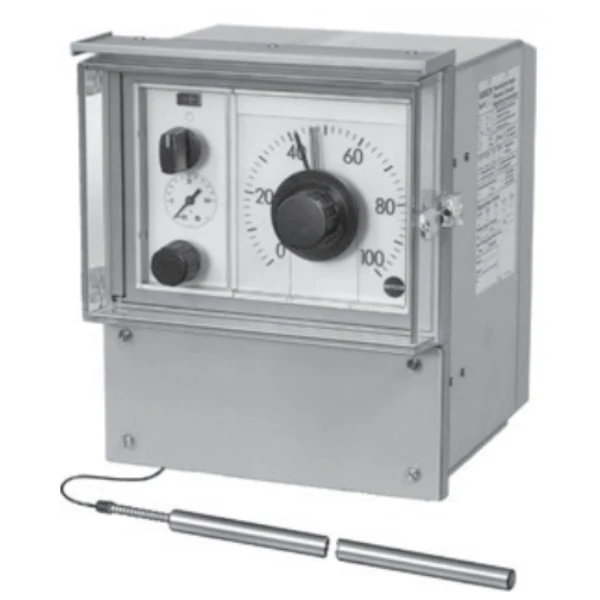

Različica z vrati na zaklepanje in vgrajenim tipom 3436. Prikazan je modul oddajnika za temperaturo.
Pnevmatski krmilnik tipa 3431 – za standardizirane signale
